Introducere de produs
Măsurarea pierderilor dielectrice este o metodă de bază în testele de izolație, care poate găsi în mod eficient umiditatea deteriorată a izolatorilor de pe echipamentele electrice, precum și defectele locale. Este utilizat pe scară largă în producția electrică, instalarea echipamentelor electrice, predarea și testele preventive. Este cea mai de bază modalitate de evaluare a izolației echipamentelor electrice prin măsurarea pierderilor dielectrice ale transformatoarelor, transformatoarelor de instrumente, reactoarelor, condensatoarelor, bucșelor și descărcătoarelor sale.

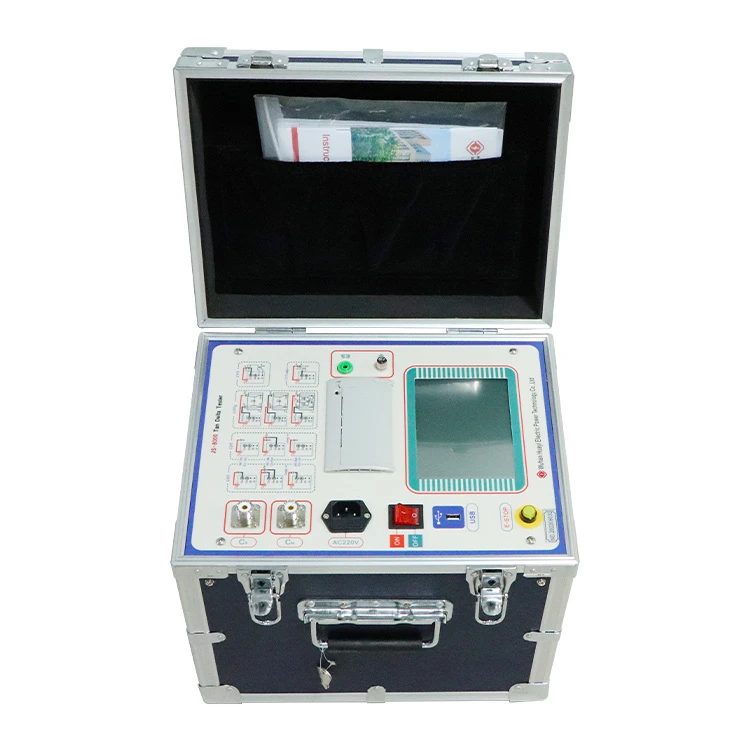

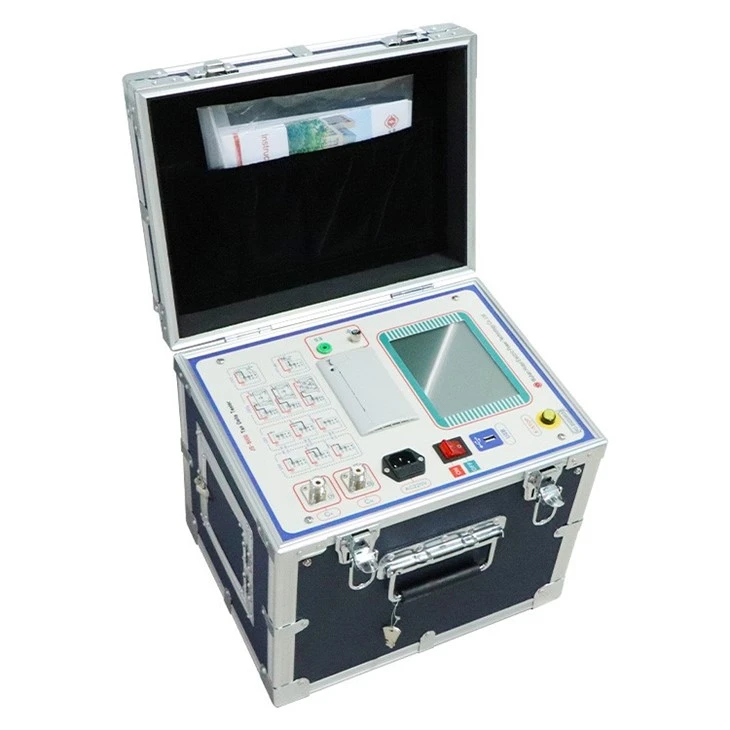

Testerul Tan delta este o structură integrată cu o punte de testare a pierderilor dielectrice încorporate, sursă de alimentare cu reglare a tensiunii de frecvență variabilă, transformator de amplificare și condensator standard SF6 de înaltă stabilitate. Sursa de înaltă tensiune de testare este generată de invertorul din interiorul instrumentului și este utilizată pentru subiectul de testat după ce a fost amplificată de transformator. Frecvența poate fi modificată la 50Hz, 47.5Hz\52.5Hz, 45Hz\55Hz, 60Hz, 57.5Hz\62.5Hz, 55Hz\65Hz, folosind tehnologia capcanei digitale, evitând interferența câmpului electric al frecvenței de alimentare la test, rezolvând fundamental problema de măsurare precisă sub interferența câmpului electric puternic. În același timp, este potrivit pentru testarea sursei de alimentare a generatorului după toate căderile de curent. Instrumentul este echipat cu o cupă de ulei izolată și un dispozitiv de control al temperaturii pentru a măsura pierderea dielectrică a uleiului izolat.
Video de operare a testerului Transformer tan delta
Parametrul produsului
|
Wostare rk |
-15 grade ∽40 de grade |
RH<80% |
|
|
Principiul anti-interferență |
Frecvență variabilă |
||
|
Alimentare electrică |
AC 220V±10% |
Generator permis |
|
|
Ieșire înaltă tensiune |
0.5KV∽10KV(poate produce 12kV) |
Fiecare 0.1kV |
|
|
Precizie |
2% |
||
|
Curent maxim |
200mA |
||
|
Capacitate |
2000VA |
||
|
sursa de alimentare cu autoexcitare |
AC 0V∽50V/15A |
50 HZ, 60 HZ o singură frecvență, 45 HZ/55 HZ, 47,5 HZ/52,5 HZ, 55 HZ/65 HZ, 57,5 HZ/62,5 HZ, conversie automată a frecvenței duble |
|
|
rezoluţie |
tgδ: 0,001% |
Cx: 0,001pF |
|
|
Precizie |
△tgδ:±(lectura*1.0%+0,040%) |
||
|
△C x :±(citire*1.0%+1.00PF) |
|||
|
Interval de testare |
tgδ |
Fără limitare |
|
|
C x |
15pF ＜ Cx ＜ 300nF |
||
|
10KV |
Cx < 60 nF |
||
|
5KV |
Cx < 150 nF |
||
|
1KV |
Cx < 300 nF |
||
|
test CVT |
Cx < 300 nF |
||
|
LCRdomeniul de testare |
L>20H(2kV) |
R>10KΩ(2kV) |
|
|
LCRacuratețea testului |
1% |
rezoluție unghiulară |
0.01 |
|
CVTintervalul raportului de viraj |
10∽10000 |
||
|
CVTprecizia raportului de viraj |
1% |
Rezoluția raportului de viraj CVT |
0.01 |
|
size(host)(mm) |
350(L)×270(W)×270(H) |
||
|
size(aaccesoriu)(mm) |
350(L)×270(W)×160(H) |
||
|
Capacitatea memoriei |
200 de grup Suport U stocare de date pe disc |
||
|
wopt(host) |
22,75 kg |
||
|
wopt(aaccesoriu) |
5,25 kg |
||
|
Model |
JS-H |
JS-V |
JS-R |
|
Umodul ST |
√ |
√ |
√ |
|
Gmodul ST |
√ |
√ |
√ |
|
CModul de autoexcitare VT |
√ |
√ |
√ |
|
CTest 1/C2 simultan |
|
√ |
√ |
|
Etensiune standard externă |
|
√ |
√ |
|
Etensiune înaltă externă |
|
√ |
√ |
|
CRaportul de viraj VT |
|
√ |
√ |
|
Ctest VT |
|
√ |
√ |
|
UTest ST/GST simultan |
|
√ |
√ |
|
LTest automat CR |
|
√ |
√ |
|
Test de rezistență la izolație |
|
|
√ |
|
Uconexiune SB |
|
√ |
√ |
|
Ustocare pe disc |
√ |
√ |
√ |
Caracteristica și aplicația produsului
1. Afișaj LCD cu ecran tactil mare: ușor de utilizat și nu este nevoie să instruiți utilizatorul, faceți doar clic pe ecran pentru a finaliza întregul proces de testare
2. Capacitate mare de stocare, poate salva 200 de date de grup. Rezultatele pot fi salvate în ordine cronologică, înregistrările istorice pot fi vizualizate în orice moment și pot fi tipărite;
3. managementul datelor: Datele instrumentului pot fi exportate prin intermediul discului U și pot fi vizualizate și gestionate pe orice PC.
4. Multiple test modes: It can be tested by internal high voltage, external high voltage, internal standard, external standard, positive connection method, reverse connection method, self-excitation method, and other methods, High voltage (>10kV) pierderea dielectrică poate fi făcută în condițiile unei tensiuni externe standard externe înalte.
5. Test CVT: poate testa CVT (transformator de tensiune condensator) C1/C2 de pierdere dielectrică și capacitate, poate testa C1/C2 simultan. Poate testa, de asemenea, raportul de variație CVT și diferența de unghi de tensiune;
6. Nu este nevoie să îndepărtați cablul de înaltă tensiune pentru a testa CVT: poate testa pierderea dielectrică și capacitatea CVT fără a fi nevoie să scoateți cablul HV
7. Ecranarea conexiunii inverse CVT care măsoară C0: poate testa valoarea pierderii dielectrice și valoarea capacității CVT superioară C0
8. semnal de eșantionare de mare viteză: invertorul și circuitul de eșantionare din interiorul instrumentului sunt toate controlate digital, iar tensiunea de ieșire este reglabilă continuu.
9. Test automat complet LCR: inductanță de afișare automată, capacitate, măsurare a rezistenței, unghi.
10. caracteristici multiple de protecție: cum ar fi fluctuația tensiunii de intrare, curentul de înaltă tensiune, scurtcircuit de ieșire, defecțiunea sursei de alimentare, supratensiune, supracurent și temperatură etc., pentru a asigura siguranța și fiabilitatea instrumentului. echipat de asemenea cu o funcție de detectare a împământului pentru a se asigura că echipamentul neîmpământat nu permite creșterea tensiunii.
Detalii de producție
Accesorii
|
Număr de serie |
Nume |
Cantitate |
|
1 |
tan delta tester |
unul |
|
2 |
Cablu de înaltă tensiune |
unul |
|
3 |
Cablu de joasa tensiune |
două |
|
4 |
Linie electrică |
unul |
|
5 |
Plumb la pământ |
unul |
|
6 |
Linia CVT |
unul |
|
7 |
Siguranță 5A (internă) |
două |
|
8 |
Hârtie de imprimare (50 ml) |
unul |
|
9 |
Caietul de sarcini |
unul |
|
10 |
Raport de inspecție |
unul |
|
11 |
Certificare |
unul |
