Introducere de produs
Acest produs poate fi utilizat pe scară largă în detectarea descărcării parțiale a sistemului de alimentare, inclusiv aparatura de înaltă tensiune, dulapul de rețea inel, transformatorul de tensiune / curent, transformatorul (inclusiv transformatorul de tip uscat), GIS, liniile aeriene, cablurile și alte echipamente de detectare a stării de izolație, prin următorii indicatori pentru măsurarea gradului de descărcare a echipamentelor electrice:
Detectarea intensității descărcării parțiale:prin măsurarea semnalului de descărcare într-un ciclu de frecvență de putere, intensitatea de descărcare parțială este caracterizată în funcție de valoarea maximă (dB) din secvența impulsului de descărcare.
Detectarea frecvenței de descărcare parțială:prin măsurarea semnalului de descărcare într-un ciclu de frecvență de putere, se extrage impulsul de descărcare și se caracterizează frecvența de descărcare parțială în funcție de numărul de impulsuri de descărcare.
Parametrul produsului
|
Măsurarea TEV |
Măsurarea AE |
|||
|
Domeniul de măsurare |
0-60 dBmV |
Domeniul de măsurare |
-6dBμV până la 68dBμV |
|
|
Rezoluţie |
1dB |
Rezoluţie |
1dB |
|
|
Precizie |
±1dB |
Precizie |
±1dB |
|
|
Puls maxim pe ciclu |
1400 |
Gama de frecvente |
20~200 kHz |
|
|
Banda de frecvență de măsurare |
3~100MHz |
|
|
|
|
Măsurarea AA |
UHFmăsurare |
|||
|
Domeniul de măsurare |
-6dBμV~68dBμV |
Frecvența de detectare |
300-2000MHz |
|
|
Rezoluţie |
1dB |
Domeniul de măsurare |
0-60 dBmV |
|
|
Precizie |
±1dB |
Sensibilitate |
＜1dBm |
|
|
Frecvența centrală a senzorului |
40 kHz |
Banda de frecvență a senzorului |
300-2000MHz |
|
|
Măsurarea HFCT |
||||
|
Impedanta transmisiei senzorului |
5mV/mA |
|||
|
Frecvența de detectare |
1-30MHz |
|||
|
Sensibilitate |
Mai mică sau egală cu 50pC |
|||
|
Hardware |
||||
|
Coajă |
ABS |
|||
|
Ecran |
Ecran LCD RGB de 4.0 inchi, rezoluție 800*480 |
|||
|
Precizia eșantionării |
12 biți |
|||
|
Modul de sincronizare |
Sincronizare internă, sincronizare externă |
|||
|
Conector |
Interfață USB (de asemenea, intrare pentru încărcător) Mufă pentru căști stereo de 3,5 mm Interfață de intrare senzor extern |
Wi-Fi |
||
|
Cască |
8 Ω minim |
|||
|
card SD |
Configurație standard 16G ~ 64G |
|||
|
Baterie încorporată |
baterie cu litiu 3.7V/5000mAh |
|||
|
Orele de funcționare |
Aprox. 6 ore |
|||
|
Încărcător |
AC 90-264V sau DC 5V |
|||
|
Temperatura de functionare |
-20 ~ 50 de grade |
|||
|
Umiditate |
20-85% umiditate relativă |
|||
|
Volumul și greutatea |
210*100*35(mm) 0,4KG(gazdă) |
|||
Caracteristica și aplicația produsului
- Configurați diferiți senzori pentru a obține detectarea descărcării parțiale a aproape tuturor echipamentelor electrice de înaltă tensiune;
- Furnizați forme de undă în domeniul timpului, PRPD, PRPS și alte modele de descărcare pentru a realiza analiza diferitelor tipuri de descărcare.
- Interfața umanizată om-mașină facilitează gestionarea datelor diferitelor dispozitive;
- Senzor ultrasonic încorporat și senzor de tensiune tranzitorie la pământ (denumit în continuare TEV), care poate fi conectat cu senzori speciali, cum ar fi transformatoare, GIS, linii aeriene, cabluri etc.;
- Adoptă metoda de detectare non-intruzivă, nu este nevoie să opriți în timpul procesului de testare, nu este nevoie să configurați o sursă suplimentară de înaltă tensiune, este mai convenabil de utilizat decât detectorul tradițional de descărcare parțială în impulsuri;
- Gama de lățime de bandă de testare este de 30kHz ~ 2,0GHz, ceea ce este potrivit pentru principiile de detectare a diferitelor benzi de frecvență.

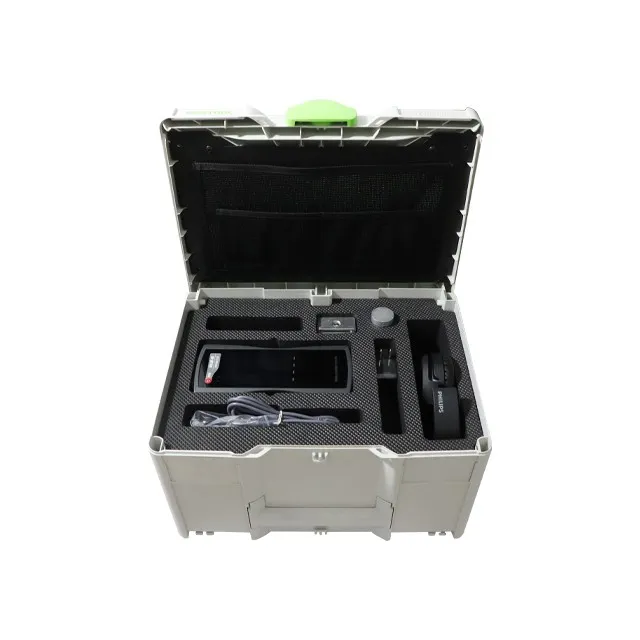

Accesorii
|
Nume |
Cant |
Unitate |
Nota |
|
|
1 |
Gazdă de detectare |
1 |
apus |
Configurație standard |
|
2 |
Senzor ultrasonic de contact extern |
1 |
buc |
Opțional, utilizat pentru detectarea de descărcare parțială a transformatoarelor, GIS, motoarelor etc. |
|
3 |
Transformator de înaltă frecvență |
1 |
buc |
Opțional, utilizat pentru detectarea descărcării parțiale a cablului |
|
4 |
Senzor UHF |
1 |
buc |
Configurație standard |
|
5 |
Linie de testare |
1 |
apus |
Configurație standard |
|
6 |
Încărcător |
1 |
buc |
Configurație standard |
|
7 |
cablu USB |
1 |
buc |
Încărcare și comunicare de date PC |
|
8 |
Manual |
1 |
buc |
|
|
9 |
Raport de inspecție din fabrică |
1 |
buc |
|
|
10 |
Certificat de conformitate |
1 |
buc |
|
|
11 |
Card de garanție |
1 |
buc |
|
FAQ
1. Livrare:Livrare rapidă și mod de transport flexibil
2. Plată:Alegeți termenii de plată și modalitatea de plată convenabilă
3. Serviciu de vânzare:24-oră de contact online, alegeți modelul potrivit de echipament în funcție de cererea dvs., oferiți cea mai bună ofertă, suportați personalizarea
4. Perioada de garantie:Toate garanțiile de calitate ale mașinii timp de un an și suport tehnic pentru tine. Răspuns online la problemele tehnice ale clienților.
