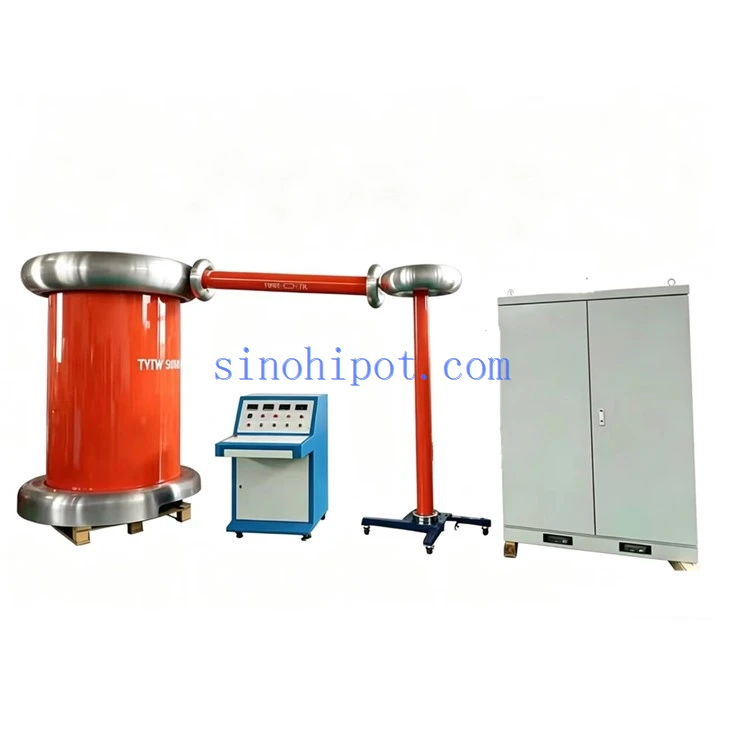

Set de testare pentru 300 kV PD-Frecvență de alimentare AC Hipot

HYJF-300KVA/300KV PD fără frecvență de alimentare Sistem de testare a hipopotei AC:

Acest set de echipamente este utilizat în principal pentru efectuarea de teste de tensiune de rezistență la frecvența de alimentare și de descărcare parțială pe eșantioane de testare, cum ar fi transformatoare, transformatoare de putere, întrerupătoare de circuit de înaltă{0}}tensiune și accesorii pentru cabluri, precum și pentru experimente de cercetare științifică.

Sistemul include echipamentele de mai jos

Stare de lucru

Înălțimea teritoriului: mai mică sau egală cu 1000 m

Temperatura ambiantă: -20 grade -+40 grade

Umiditatea relativă a aerului: mai mică sau egală cu 90% (25 grade)

Forma de undă a tensiunii de alimentare este o undă sinusoidală reală, iar rata de distorsiune a formei de undă este<3%

Configurați un punct de împământare fiabil cu rezistență de împământare<0.5Ω

Locul de instalare: în interior

Transformator de testare PD de frecvență de putere

Model: YDJ-300／300

Structura: Cilindru de izolare

PH: 1ph

Frecventa: 50 Hz

Capacitate nominală: 300 kVA

Tensiune nominală de intrare: 0,6 kV

Curent nominal de intrare: 500A

Tensiune nominală de ieșire: 300 kV

Curent nominal de ieșire: 1,0 A

Rata de distorsiune a formei de undă de ieșire: mai mică sau egală cu 3%

Nivelul de frecvență a puterii: 330kV/1min

Timp de funcționare: Funcționare continuă timp de 5 minute la tensiune nominală și curent nominal; funcționare continuă permisă la 2/3 tensiune nominală și 2/3 curent nominal.

Nivel de descărcare parțială: mai mic sau egal cu 5 pc la tensiunea nominală, mai mic sau egal cu 3 pc la tensiunea nominală de 80%

Metodă de răcire:-auto-răcire cu ulei

Structura: Înfăşurare din fibră de sticlă epoxidică pentru carcase izolante

Creșterea temperaturii: <45K

Tensiune de impedanță: <10%

Curent fără sarcină: <6%

Regulator de tensiune

Model: TEDGC –300／0,38/0-0,65

Ph: 1ph

Frecventa: 50 Hz

Capacitate nominală: 300 kVA

Tensiune nominală de intrare: 0,38 kV

Curent nominal de intrare: 789A

Tensiune nominală de ieșire: 0-0,65 kV

Curent nominal de ieșire: 461A

Rata de distorsiune a formei de undă: <3%

Tensiune inițială: mai mică sau egală cu 1%

Timp de funcționare: Funcționează la tensiunea nominală de 1,1 ori timp de 1 minut; capabil de funcționare continuă la tensiune nominală și curent nominal timp de 30 de minute.

Divizor de capacitate(Ccondensator de umplere)

Model: TAWF-400/300

Frecvența nominală: 50 Hz

Capacitate nominală: 400pF

Tensiune nominală: 300 kV

Raportul divizor nominal: 3000:1

Eroare de măsurare: inclusiv brațul de -joasă tensiune, cablul de măsurare și voltmetrul digital Mai puțin sau egal cu 0,5%

Nivel de descărcare parțială: 100% tensiune nominală mai mică sau egală cu 3 pc, 80% tensiune nominală mai mică sau egală cu 2 pc

Tip de structură: structură a condensatorului de hârtie-izolată pentru incintă de ulei-. Constând dintr-un capac superior, un corp de condensator, o bază mobilă, un braț de tensiune joasă-, etc. Divizorul de tensiune poate funcționa și ca un condensator de cuplare pentru măsurarea descărcării parțiale.

Rezistor de protectie

Model: GR300-1.0/2

Tensiune nominală: 300 kV

Curent nominal: 1,0 A

Rezistenta nominala: 2kΩ

Nivel de descărcare parțială: mai mic sau egal cu 3 pc la 100% tensiune nominală, mai mic sau egal cu 2 pc la 80% tensiune nominală

Tip de structură: sârma emailată cu nichel-crom este înfăşurată în jurul unui tub epoxidic. Ambele capete sunt prevăzute cu tuburi de conectare pentru a se conecta la divizorul de tensiune al transformatorului. Inelele de protecție sunt instalate la ambele capete. Când proba de testare se descarcă, rezistența de protecție nu va suferi daune de izolație.

 Controller

Model: AC-2000

5.1 Funcție:

5.1.1 Precizia contorului: 0,5 nivel (partea de măsurare HV)

5.1.2 cu protecție la supra-curent

5.1.3 cu cronometru hipot

5.1.4Regulatorul de tensiune folosește un motor AC sincron pentru reglarea tensiunii și încorporează funcții de protecție superioare și inferioare, împreună cu protecția la deconectare de la zero-tensiune.

5.1.5 Consola este echipata cu protectie pentru usa de siguranta de laborator.

5.1.6 Dispune de închidere cu tensiune zero-și revenire automată la zero la defectarea specimenului.

5.1.7 Încorporează un dispozitiv de sincronizare a tensiunii de rezistență; la atingerea timpului de rezistență, regulatorul de tensiune scade automat în poziția zero.

5.1.8 Indicator:

(1) Voltmetru de ieșire de înaltă-tensiune, precizie 0,5 grad

(2) Ampermetru de ieșire de -tensiune înaltă, precizie 0,5 grad

(3) Contor de tensiune pentru ieșirea regulatorului, precizie 0,5 grad

(4) Ampermetru pentru ieșirea regulatorului, precizie 0,5 grad

(5) Echipat cu indicator de putere-la închidere

(6) Echipat cu un indicator de resetare a regulatorului

(7) Echipat cu un set de cabluri de măsurare de control

1. Livrare:Livrare rapidă și mod de transport flexibil
2. Plată:Alegeți termenii de plată și o metodă de plată convenabilă
3. Serviciu de vanzari:Contact online 24 de ore din 24, alegeți modelul potrivit de echipament în funcție de cererea dvs., oferiți cea mai bună ofertă și sprijiniți personalizarea
4. Perioada de garantie:Toate mașinile vin cu o garanție de un-an și asistență tehnică pe viață pentru răspunsul dvs. online-la problemele tehnice ale clienților.
