Introducere de produs

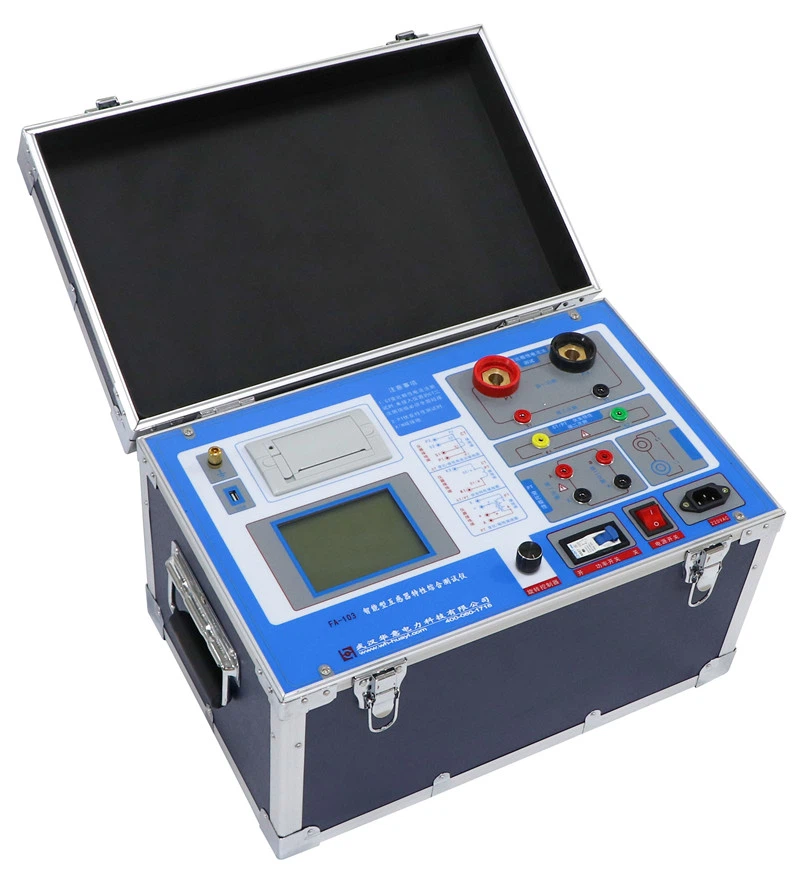

TESTER CT/PT este utilizat în principal pentru testarea pe teren a CT și PT de clasă P, inclusiv caracteristici de excitație, raport, polaritate, de Gaus, curbe de eroare 5% și 10%, inspecția buclei secundare, frecvența de alimentare AC și testarea tensiunii de rezistență la sarcină secundară . LCD, cu imprimantă mică, suportă imprimarea la fața locului; Puteți utiliza o unitate flash USB pentru a descărca datele, care este ușor de utilizat.
Video de funcționare a analizorului CT PT
Parametrul produsului
Funcţie
|
I. Transformator de curent (CT) |
II. Transformator de tensiune (PT) |
|
1. Curba de magnetizare |
1. Testul caracteristic de excitare |
|
2. Testul raportului de transformare |
2. Testul raportului de transformare |
|
3. Polaritatea |
3. Polaritatea |
|
4. Curba de eroare 5% și 10%, ALF |
4. Testul de rezistență al curentului alternativ de frecvență de putere |
|
5. Injectarea curentului |
5. Test de rezistență |
|
6. TEST RAPID |
6. Calculul valorii punctului genunchiului |
|
7. Testul de rezistență al curentului alternativ de frecvență de putere |
7. Test de sarcină secundară reală |
|
8. Calculul automat al valorii punctului genunchiului de excitare |
|
|
9. Test de sarcină secundară reală |
|
|
10. Test de rezistență |
|
Parametrii tehnici
|
Parametrii tehnici majori |
|
|
Sursa de alimentare operațională: |
AC220V±20V, 50-60Hz |
|
Forma de undă de ieșire a sursei de alimentare a echipamentului: |
Sinusoidală |
|
Caracteristica de excitare a tensiunii de ieșire a unei singure mașini: |
0-2500V |
|
Setarea curentului de excitare: |
0-20 A |
|
Curentul de ieșire al unei singure mașini de testare a raportului de transformare |
0-1000 A |
|
Interval de măsurare a raportului CT |
5-25000A/5A(5000A/1A) |
|
Interval de măsurare a raportului PT |
1-500KV |
|
Domeniul de încărcare |
5-500VA |
|
Domeniu de măsurare a rezistenței |
0.1-300Ω |
|
Eroare: |
Mai mic sau egal cu {{0}},5%(0,3%*Citire+0,2%*Interval) |
|
Temperatura de functionare: |
－10 grade -+40 grade |
|
Umiditate relativă: |
<90RH% |
|
Altitudine |
Mai mică sau egală cu 1000 m |
|
Dimensiune totală (lungime × lățime × înălțime): |
450 * 350 * 350 (mm) |
|
Greutate: |
Mai mic sau egal cu 28 Kg |
Caracteristica și aplicația produsului
- Pentru a asigura siguranța persoanelor și a echipamentului, vă rugăm să citiți cu atenție manualul de utilizare înainte de a utiliza testerul.
- Testerul trebuie să fie împământat în mod fiabil atunci când este utilizat, sau persoanele sau echipamentele pot fi deteriorate.
- Atingerea bornelor de conectare în test este strict interzisă.
- CT testat trebuie să fie într-o stare offline, altfel aplicația normală poate fi afectată sau rezultatul testului poate fi incorect.
- Testerul va fi operat de tehnicieni profesioniști.
- Deschiderea individuală a echipamentului poate duce la deteriorarea permanentă.
Detalii de producție
Accesorii
|
Număr |
Nume |
Cantitate |
|
1 |
Gazdă |
unul |
|
2 |
Linie de testare |
unul |
|
3 |
Linie electrică |
unul |
|
4 |
Hârtie de tipar |
unul |
|
5 |
Siguranță |
două |
|
6 |
Disc flash USB |
unul |
|
7 |
Caietul de sarcini |
unul |
|
8 |
Raport de inspecție |
unul |
|
9 |
Certificare |
unul |
FAQ
1. Livrare:Livrare rapidă și mod de transport flexibil
2. Plată:Alegeți termenii de plată și modalitatea de plată convenabilă
3. Serviciu de vânzare:24-oră de contact online, alegeți modelul potrivit de echipament în funcție de cererea dvs., oferiți cea mai bună ofertă, suportați personalizarea
4. Perioada de garantie:Toate garanțiile de calitate ale mașinii timp de un an și suport tehnic pe viață pentru dvs. Răspuns online la problemele tehnice ale clienților.
